ساخت نیروگاه سیکل ترکیبی از صفر تا 100

ساخت نیروگاه سیکل ترکیبی

موضوع این مقاله اختصاص دارد به مراحل ساخت نیروگاه سیکل ترکیبی پس اگر علاقه مند هستید با فرایند ساخت نیروگاه سیکل ترکیبی

به طور کامل و دقیق آشنا شوید، این مقاله  را حتما بخوانبد.



مراحل ساخت نیروگاه سیکل ترکیبی :

1- سالن توربین اصلی

 2- تاپ دک

 3- عملیات heavy lift

 4- تنظیمات توربین ژنراتور

 5- مشترکات توربین بخار

 6- بویلر HRSG

7- برج خنک کن

مراحل راه اندازی نیروگاه سیکل ترکیبی :

1- فلاشینگ بویلر HRSG

2- شستشوی شیمیایی بویلر HRSG

3- final passivation

4- steam blow out

5-bypass operation



ساخت نیروگاه سیکل ترکیبی

فعالیت های ساخت نیروگاه سیکل ترکیبی با فعالیت های بخش مهندسی و با تهیه مشخصات فنی کلیه نیروگاه و به موازات، تهیه مشخصات فنی سایر کارها شروع می گردد.

ساخت نیروگاه سیکل ترکیبی



به دنبال تهیه مشخصات فنی تهیه سایر مدارک مهندسی به ترتیب برای جزیره های STG ، HRSG ، COOLING ، سیکل آب و بخار و سایر جزایر شروع می شود.

ساخت نیروگاه سیکل ترکیبی



فعالیت ساخت نیروگاه سیکل ترکیبی عملا با شروع به کار پیمانکار اصلی بخش عمران در حدود 6 ماه پس از شروع قرارداد آغاز می شود.

حدودا 10 ماه پس از شروع پروژه ساخت نیروگاه سیکل ترکیبی و پس از ابلاغ نقشه های فونداسیون به پیمانکار civil

کار خاک برداری HRSG و سالن توربین به عنوان زمان برترین بخش ساخت نیروگاه سیکل ترکیبی در دستور کار قرار می گیرد.

ساخت نیروگاه سیکل ترکیبی

مطابق برنامه جاری در گروه مپنا اولین واحد بخش بخار در حدود 1000 روز یعنی در حدود 33.5 ماه پس از شروع قرارداد سنکرون می شود.

ساخت نیروگاه سیکل ترکیبی : 1- سالن توربین اصلی

سالن توربین اصلی ترین قسمت بخش بخار در ساخت نیروگاه سیکل ترکیبی است.

سالن توربین یک ساختمان اسکلت فلزی با مساحتی در حدود 2000 مترمربع دارای ابعاد 71 متر در 31 متر است.

ساخت نیروگاه سیکل ترکیبی



این ساختمان را می توان به دو قسمت مجزا با نام های CWB و پاورهاوس (Power house) تقسیم نمود.

ارتفاع این سازه در قسمت پاورهاوس در حدود 25 متر و در قسمت CWB در حدود 10متر است.

ساخت نیروگاه سیکل ترکیبی



در قسمت CWB  تجهیزات مربوط به سیستم کولینگ اصلی نصب می شود.

ساخت نیروگاه سیکل ترکیبی



تراز کف این بخش در حدود 6 متر است که اطراف آن تا تراز صفر دیواره های بتنی اجرا شده است.

ساخت نیروگاه سیکل ترکیبی



تجهیزات مستقر در بخش پاورهاوس در سه تراز نصب شده اند:

تراز 0-0

ساخت نیروگاه سیکل ترکیبی



تراز  4.5

ساخت نیروگاه سیکل ترکیبی



تراز 10

ساخت نیروگاه سیکل ترکیبی



طول این ژنراتور و کندانسور در پاور هاوس برای سازه ای به نام TGC یا اصطلاحا تاپ دک نصب می شوند.

ساخت نیروگاه سیکل ترکیبی



ساخت نیروگاه سیکل ترکیبی: 2- تاپ دک

تاپ دک به صورت بتن پیوسته ای به ارتفاع آن حدود 11.5 متر بوده و از یک مَت 2 متری  تشکیل شده است.

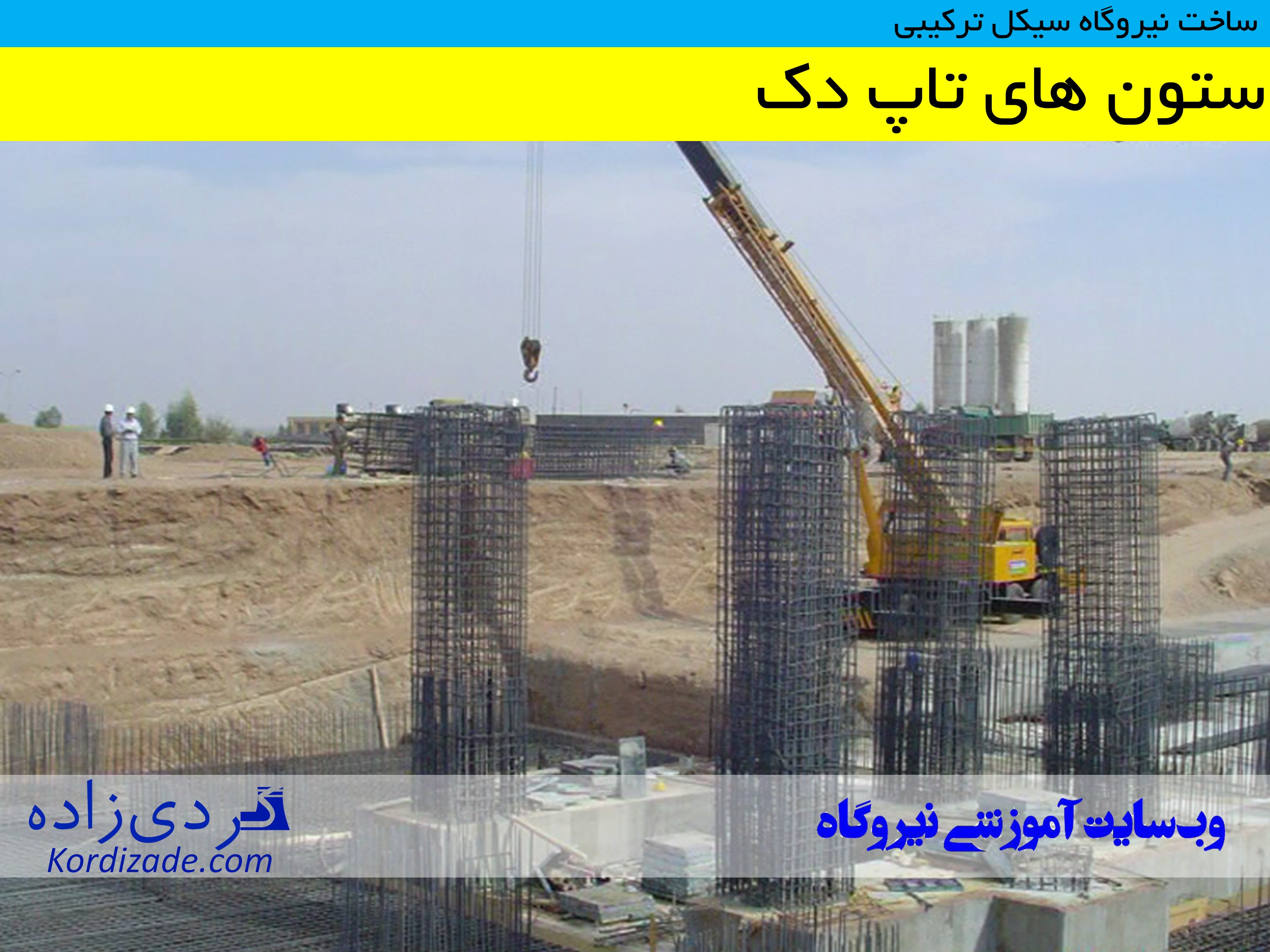

سطح ثابتی در ارتفاع 4.5 متر از سطح زمین داشته که ارتفاع ستون های آن 2 متر است و اسلب آن 35 سانتی متر بیشتر نمی باشد.

در زمان ساخت نیروگاه سیکل ترکیبی این ستون ها به اجرا کردن تاپ دک کمک میکنند.

ساخت نیروگاه سیکل ترکیبی



ضخامت بتن  تاپ دک حدود 2.5 متر بوده و از پایین به بالا زیاد می شود.

ساخت سازه TGC پروژه ساخت نیروگاه سیکل ترکیبی در حدود 4 ماه به طول می انجامد.

و در حدود ماه بیست و یکم پروژه ساخت نیروگاه سیکل ترکیبی به اتمام می رسد.

ساخت نیروگاه سیکل ترکیبی



ساخت نیروگاه سیکل ترکیبی : 3- عملیات heavy lift

عملیات نصب در پاورهاوس حدود یک ماه پس از پایان ساخت سازه TGC با عملیات heavy lift یا نصب فوندانسون اصلی آغاز می شود.

ساخت نیروگاه سیکل ترکیبی



بعد از آماده سازی فونداسیون ابتدا base plate ها و پوسته زیرین یاتاقان توربین را در محل فونداسیون نصب می کنیم.

مرحله بعدی نصب بخشی از سازه heavy lift است که برای ما مانعی در جهت حمل به وجود نمی آورد.

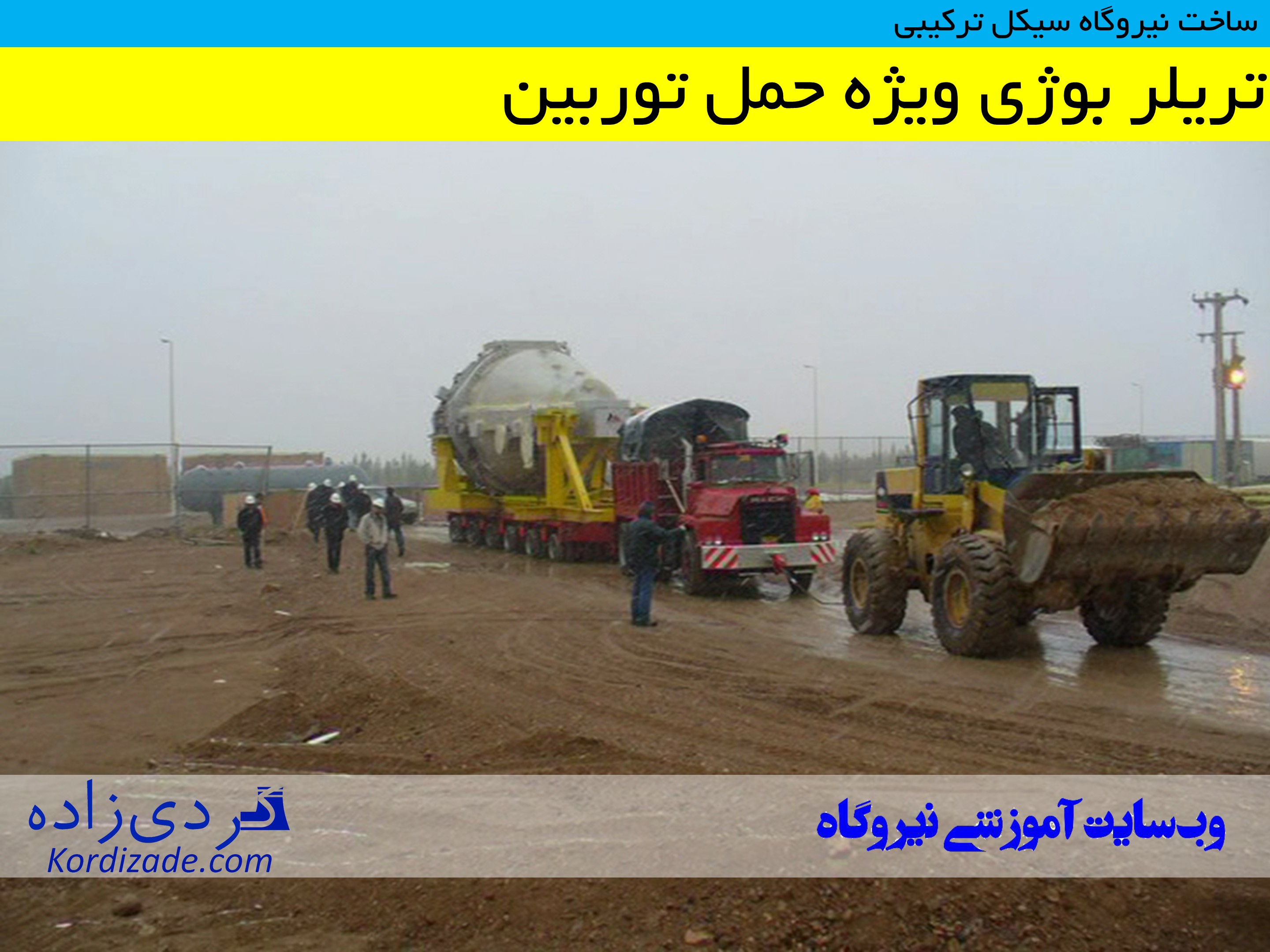

بعد از اینکه تریلر بوژی توربین را به محل مورد نظر ما انتقال داد و از روی تریلر تخلیه کرد و محل را ترک کرد

، به تکمیل بقیه قطعات سازه heavy lift اقدام می کنیم.

ساخت نیروگاه سیکل ترکیبی



بعد از تکمیل سازه heavy lift عملیات تست شناوری را انجام می دهیم.

به محض اینکه از تست شناوری اطمینان حاصل شد، عملیات lifting را تا ارتفاع مورد نظر انجام می دهیم.

ساخت نیروگاه سیکل ترکیبی



در این حالت از نقاطی توربین را مهار کرده و شروع به کشیدن می کنیم توربین به محل استقرار مینماییم.

بعد از رسیدن توربین به محل استقرار عملیات رابرینگ و استقرار روی base plate را انجام می دهیم.

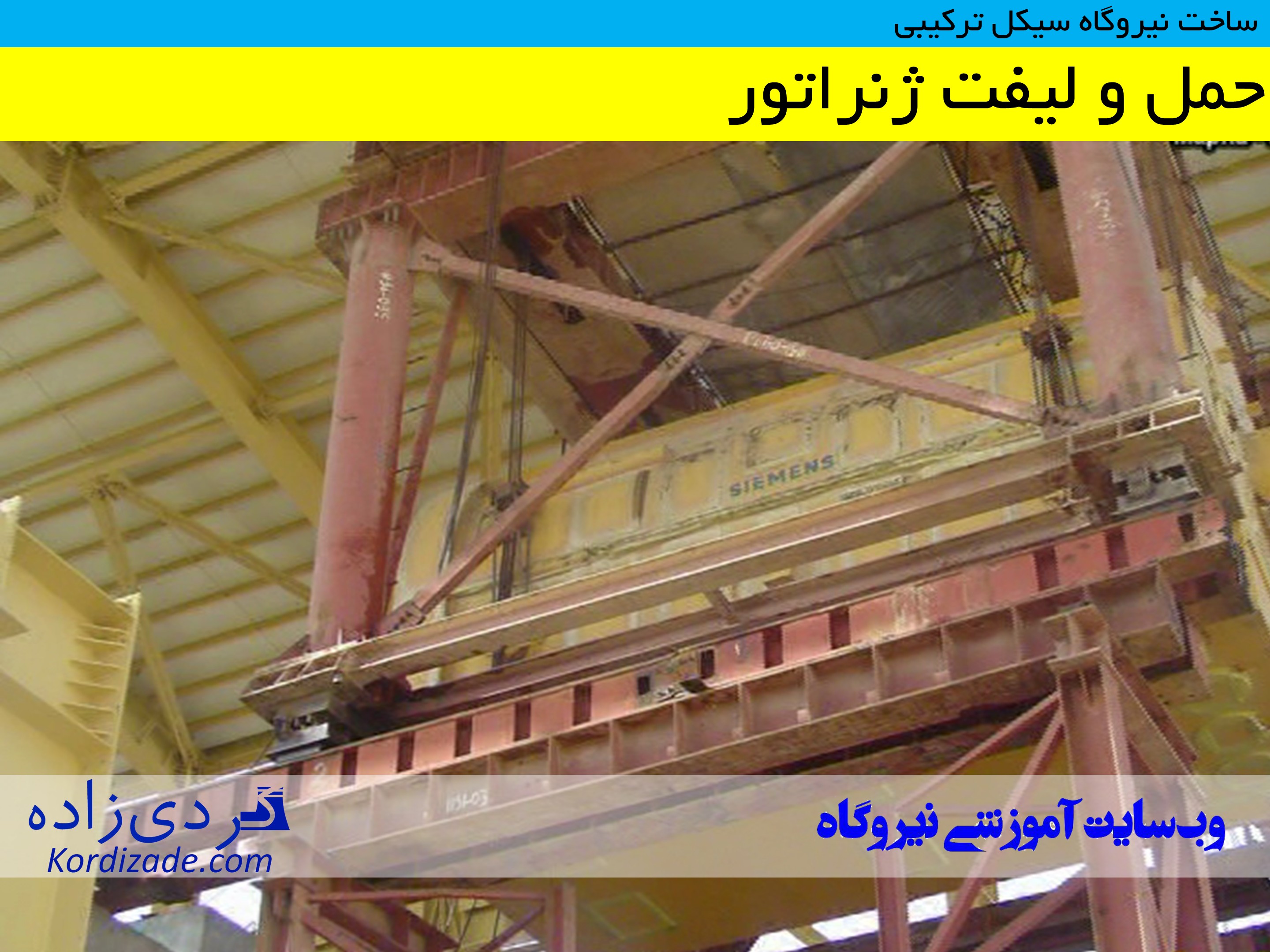

مراحلی را که برای حمل و لیفت توربین انجام دادیم کاملا به صورت مشابه برای ژنراتور نیز انجام می دهیم.

ساخت نیروگاه سیکل ترکیبی



در ساخت نیروگاه سیکل ترکیبی عملیات heavy lift عموما با کمک سازه ای به نام heavy lift صورت می گیرد،

اما در نیروگاه سیکل ترکیبی کازرون برای اولین بار عملیات heavy lift به وسیله یک جرثقیل 350 تن انجام شد.

ساخت نیروگاه سیکل ترکیبی



ساخت نیروگاه سیکل ترکیبی : 4- تنظیمات توربین ژنراتور

بعد از استقرار کامل توربین و ژنراتور در محل های مربوطه و جمع آوری کامل سازه heavy lift انجام شد،

به صورت موازی شروع می کنیم به عملیات نصب و تنظیمات توربین ژنراتور که تقریبا چیزی حدود 3 تا 4 ماه طول می کشد.

ساخت نیروگاه سیکل ترکیبی





در کنار آن و بلافاصله آماده سازی فونداسیون های تجهیزات جانبی را شروع می کنیم.

تجهیزاتی که در بخش پاورهاوس نصب می شوند به قرار زیر است:

  • 1- پمپ های اکستراکشن

ساخت نیروگاه سیکل ترکیبی



  • 2-CPP

ساخت نیروگاه سیکل ترکیبی



  • 3- سیستم Evacuation

ساخت نیروگاه سیکل ترکیبی



  • 4- سیستم gland steam

ساخت نیروگاه سیکل ترکیبی



  • 5- ولو های بای پس توربین

ساخت نیروگاه سیکل ترکیبی



  • 6- فلاش تانک

ساخت نیروگاه سیکل ترکیبی



  • 7- سیستم روان کاری توربین بخار

ساخت نیروگاه سیکل ترکیبی



  • 8- سیستم روغن هیدرولیک

ساخت نیروگاه سیکل ترکیبی



  • 9- مخزن ذخیره و پمپ های کولینگ کمکی

ساخت نیروگاه سیکل ترکیبی



بعد از اینکه ما تمام این تجهیزات هشت گانه که در بالا به آنها اشاره شد را در محل های مناسب نصب کردیم،

می توانیم عملیات لوله کشی و پایپینگ را از سمت تجهیزات به سمت یاتاقان ها و پوسته توربین را آغاز کنیم.

ساخت نیروگاه سیکل ترکیبی



در کنار نصب تجهیزات اصلی و اتصالات داخلی توربین و ژنراتور ما نیاز داریم که به برخی از سیستم ها در جزایر دیگر نیز متصل شویم.

از جمله این اتصالات اتصال خطوط اصلی بخار high pressure و low pressure به ولو های توربین و ولو های سیستم بای پس است.

ساخت نیروگاه سیکل ترکیبی



در بخش کولینگ که پیش نیاز ارتباط سیستم توربین ژنراتور با سیستم کولینگ در پروژه ساخت نیروگاه سیکل ترکیبی ،

نصب و تنظیمات نهایی کندانسور و خود سیستم توربین است.

تجهیزی به نام تی پیس یا ترنزیشن پیس  وجود دارد که باید ارتباط بین توربین و کندانسور را برای ما برقرار کند.

ساخت نیروگاه سیکل ترکیبی



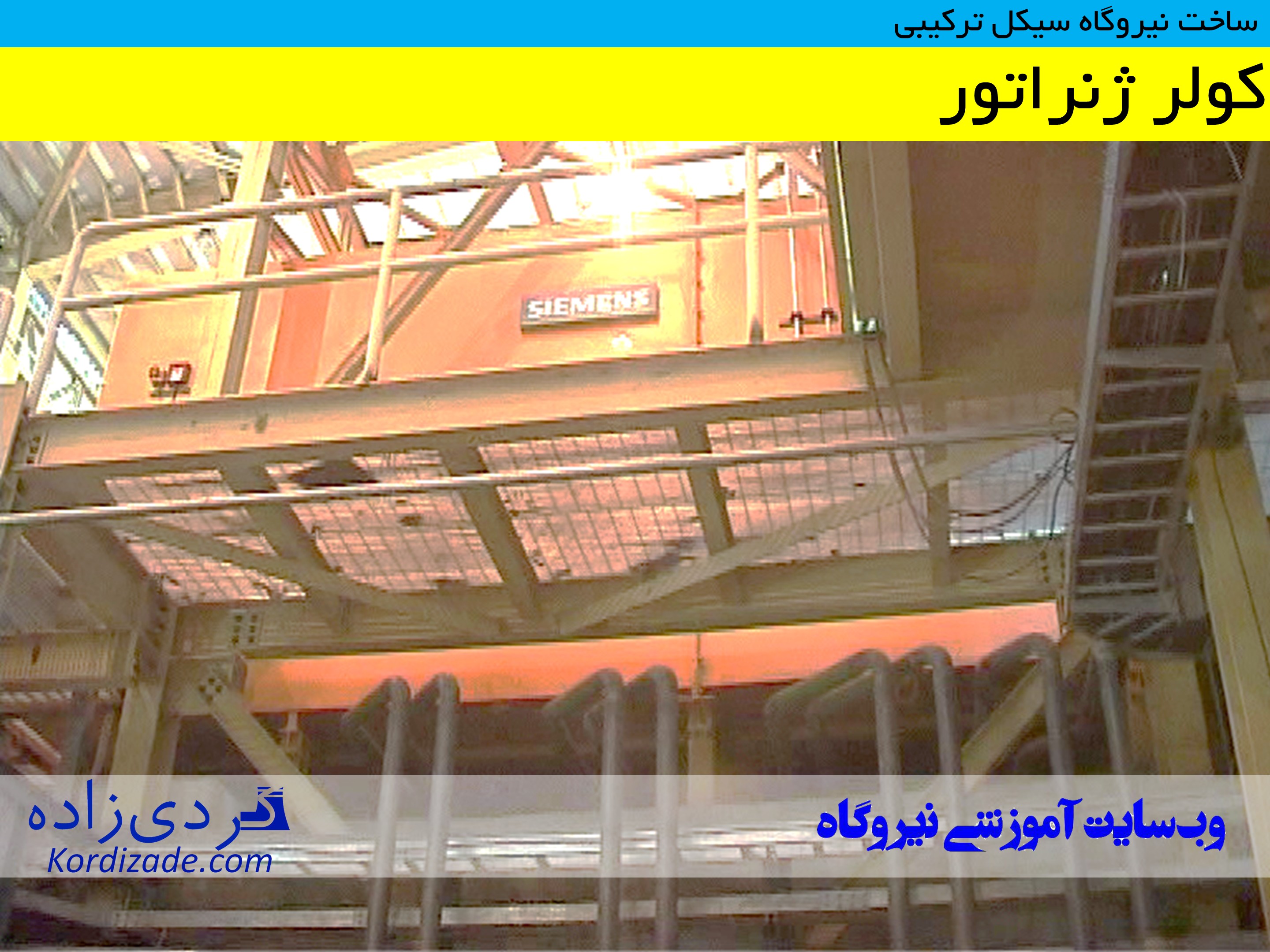

در فرایند ساخت نیروگاه سیکل ترکیبی و بخش BOP و تجهیزات جانبی سیستم خنک کاری ژنراتور را داریم که در محل کولر ژنراتور به سیستم کولینگ کمکی (Auxiliary cooling) اتصال پیدا میکند.

ساخت نیروگاه سیکل ترکیبی



ساخت نیروگاه سیکل ترکیبی : 5- مشترکات توربین بخار

در محل سالن توربین یک سری جزایر نقاط مشترکی دارند از جمله این سیستم ها CPP یا همانcondensate pollution plant است.

تجهیزات مربوط به این سیستم الزاما باید به صورت همزمان با سیستم کندانسور نصب شود.

ساخت نیروگاه سیکل ترکیبی



جزیره دیگری که در سالن توربین فصل مشترک دارد جزیره HRSG است.

پمپ های اکستراکشن مربوط به این جزیره و فلاش تانک این سیستم در محل سالن توربین نصب می شوند.

ساخت نیروگاه سیکل ترکیبی

جزیره بعدی که به صورت عمده و مشترک در سالن توربین تجهیزاتش نصب می شود جزیره کولینگ است.

خود محدوده سالن توربین تقریبا تجهیزاتش موازی و قابل نصب است و باید نصب شود.

بعد از اینکه این اتصال انجام شد ما از پمپ ها یک ارتباط به کندانسور داریم و از طرف دیگر یک ارتباط داریم به سمت برج خنک کن.

ساخت نیروگاه سیکل ترکیبی

ساخت نیروگاه سیکل ترکیبی : 6- بویلر HRSG

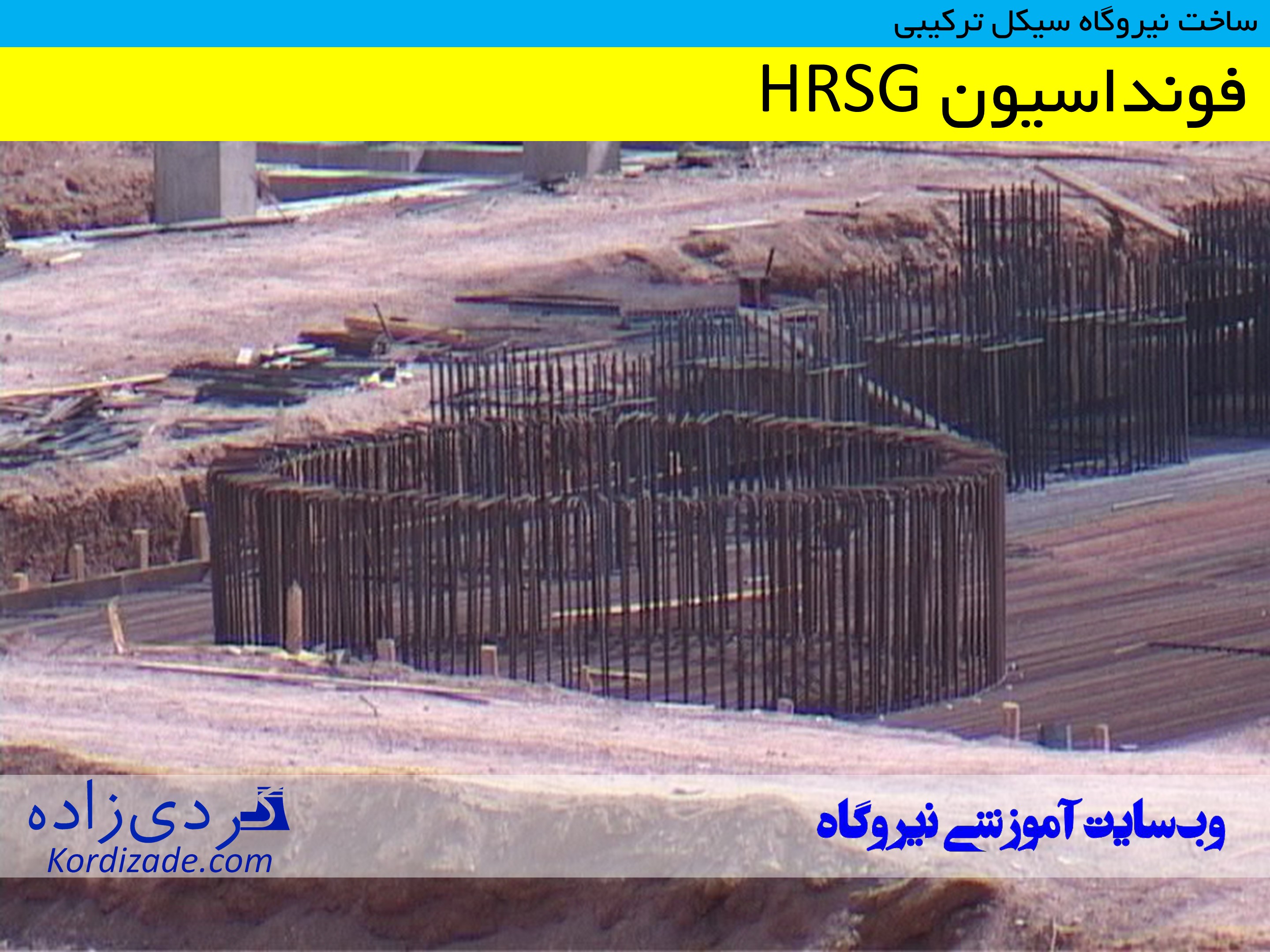

فونداسیون اولین بویلر HRSG در حدود ماه چهاردهم تمام می شود. در حدود ماه هجدم نصب آن آغاز شده و در حدود 14 ماه به طول می انجامد.

ساخت نیروگاه سیکل ترکیبی



پس از اتمام فونداسیون و پد گذاری برای نصب سازه casing نقشه برداری های لازم انجام می شود.

بعد از پدگذاری دیواره های اصلی روی فونداسیون نصب می شود.

این سازه ها به صورت یکی در میان هستند و بینابین این سازه ها یک سری دیواره نصب می شوند.

این دیوراه ها با فونداسیون در ارتباط نبوده و فقط حالت پرکنندگی بین دو سازه را دارند.

همزمان که دو سازه دو دیواره را نصب می کنند قطعات بالای دیواره و کف دیواره را نیز نصب می نمایند.

پس از این قسمت یک سری عملیات جوش کاری را انجام می دهند.

پس از عملیات جوش کاری و انجام رادیوگرافی و تست های NDT لازم، نصب عایق و لاینرپلیت ها انجام می شود.

ساخت نیروگاه سیکل ترکیبی



در این مرحله از پروژه ساخت نیروگاه سیکل ترکیبی ، نصب هارپ های بویلر آغاز میشود، که پیش نیاز آن نصب ترولی بیم می باشد.

در پنج ماژول هارپ نصب می کنیم. هارپ های ردیف اول سمت ورودی بخار سوپرهیتر بوده

و پس از آنevaporator ، Economizer  و تا برسیم به ماژول پنج که همان CPH است.

ساخت نیروگاه سیکل ترکیبی



پس از این کار درام های بالا را نصب می کنیم. درام HP و درام استوریج و درام LP را با پیچ و مهره و جوش کاری های لازم نصب میکنیم.

همزمان با این کار راه پله ها و پلت فورم را نصب می کنند.

ساخت نیروگاه سیکل ترکیبی



همزمان با این کار راه پله ها و پلت فورم را نصب می کنند.

ساخت نیروگاه سیکل ترکیبی



ساخت نیروگاه سیکل ترکیبی : 7- برج خنک کن

خاک برداری برج خنک کن تقریبا همزمان با خاک برداری سالن توربین آغاز می شود.

ساخت نیروگاه سیکل ترکیبی



پس از مرحله فونداسیون کولینگ، آرماتوربندی های گلدانی ها و اجرای گلدانی ها انجام میشود.

ساخت نیروگاه سیکل ترکیبی



x-leg با ارتفاع اصلی 24 متر، حجم عظیمی آرماتور بندی و بتن ریزی را در برداشته و هر کدام حدودا دارای وزن 95 تن می باشند.

32 عدد x-leg در کولینگ هلر وجود دارد.

بعد از اجرای x-leg و ثابت کردن x-leg ها در موقعیت اصلی خود،

نصب starting plat form و اجرای پوسته پس از نصب قالب لغزنده شروع می شود.

ساخت نیروگاه سیکل ترکیبی



اجرای پوسته در حدود 21 ماه پس از شروع پروژه آغاز شده و حدود 75 روز طول می کشد.

ساخت نیروگاه سیکل ترکیبی

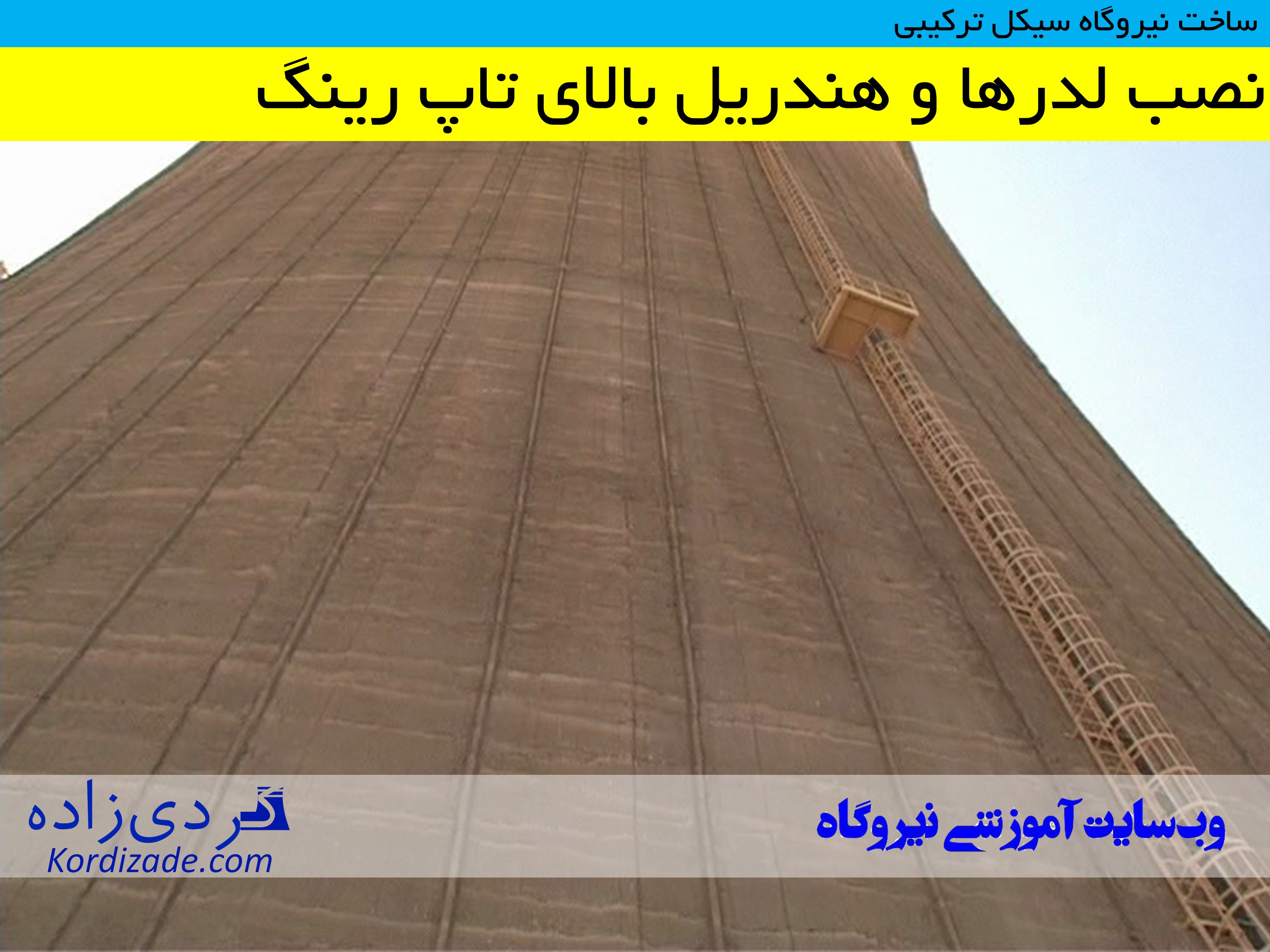

پس از اجرای پوسته کولینگ و تاپ رینگ بالای آن و بعد از اینکه نصب لدرها و هندریل بالای تاپ رینگ توسط تاورکرین انجام شد،

دمونتاژ تاورکرین و خاک برداری مخازن دفنی آغاز میشود.

ساخت نیروگاه سیکل ترکیبی



مخازن دفنی شامل دو مخزن استوریج و دو مخزن دیلوج می باشد.

ساخت نیروگاه سیکل ترکیبی



نصب دلتاهای سیستم کولینگ در ماه بیست و هشتم پایان می یابد.

تقریبا یک ماه بعد فلاشینگ سیستم کولینگ اصلی انجام می شود.

ساخت نیروگاه سیکل ترکیبی



در زمان ساخت نیروگاه سیکل ترکیبی همزمان با نصب تجهیزات مکانیکی،

نصب تجهیزات الکتریک و سیستم کنترل با رسیدن نقشه های مربوطه و تکمیل عملیات سیویل در بخش های مختلف در حال انجام است.

ساخت نیروگاه سیکل ترکیبی



راه اندازی نیروگاه سیکل ترکیبی

پس از تکمیل عملیات ساخت نیروگاه سیکل ترکیبی در هر بخش عملیات راه اندازی آن آغاز می گردد.

اولین تجهیزی که راه اندازی می شود جرثقیل سقفی سالن توربین است.

این جرثقیل دارای دو هوک 65 و 15 تن است.

برای نصب بسیاری از تجهیزات در سالن توربین از این جرثقیل بهره می گیرند.

ساخت نیروگاه سیکل ترکیبی



دوره راه اندازی تجهیزات اصلی نیروگاه، حدود چهار ماه است.

راه اندازی این تجهیزات با راه اندازی UPS ، تابلوهای MV و LV در حدود 120 روز قبل از سنکرون آغاز می شود.

ساخت نیروگاه سیکل ترکیبی

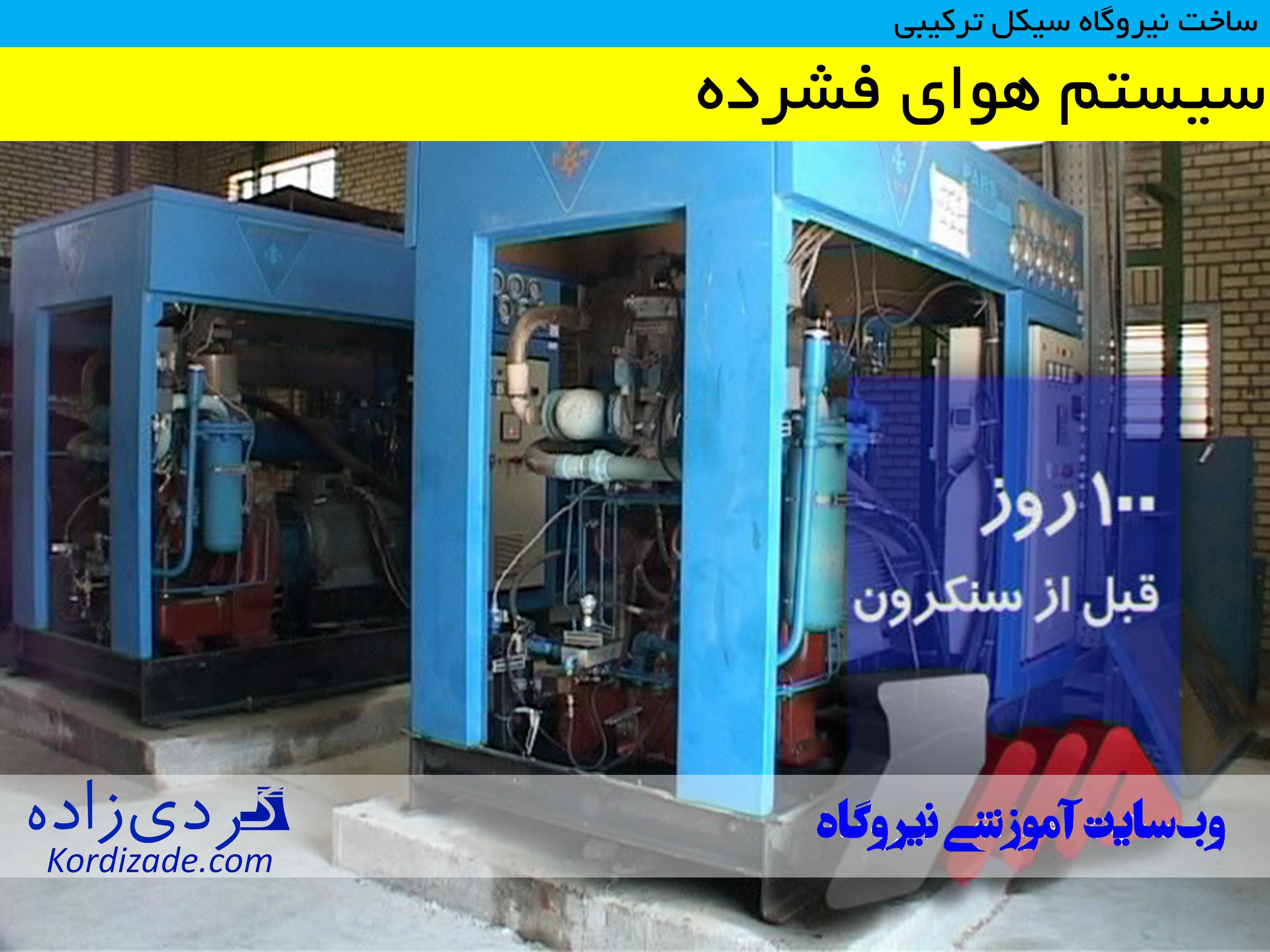

سیستم هوای فشرده نزدیک به 100 روز قبل از سنکرون به بهره برداری می رسد.

ساخت نیروگاه سیکل ترکیبی

راه اندازی تجهیزات اصلی نیروگاه سیکل ترکیبی حدود چهار ماه طول می کشد.

تصفیه خانه آب در حدود 70 روز قبل از سنکرون به بهره برداری می رسد.

ساخت نیروگاه سیکل ترکیبی



بویلر کمکی در حدود 60 روز قبل از سنکرون به بهره برداری می رسد.

ساخت نیروگاه سیکل ترکیبی



راه اندازی نیروگاه سیکل ترکیبی : 1- فلاشینگ بویلر HRSG

پس از راه اندازی تصفیه خانه آب امکان شروع فلاشینگ بویلر HRSG ها فراهم می شود

. قبل از شروع فلاشینگ باید سیستم جمع آوری پساب های تمیز غیرقابل بازیافت نیز آماده شده باشند.

برای فلاشینگ بویلر HRSG ها یک سیستم تمیزکاری شیمیایی موقت و یک مجموعه پمپ موقت نصب می گردد.

ساخت نیروگاه سیکل ترکیبی



راه اندازی نیروگاه سیکل ترکیبی : 2- شستشوی شیمیایی بویلر HRSG

بعد از فلاشینگ نوبت به شستشوی شیمیایی بویلر می رسد.

همزمان با کار راه اندازی بویلر عملیات راه اندازی در بخش های دیگر نیز پیگیری می شود.

تا پیش از شروع شستشوی شیمیایی بویلر ترانسفورماتورهای اصلی، سیستم کولینگ کمکی و بویلر کمکی به بهره برداری رسیده اند.

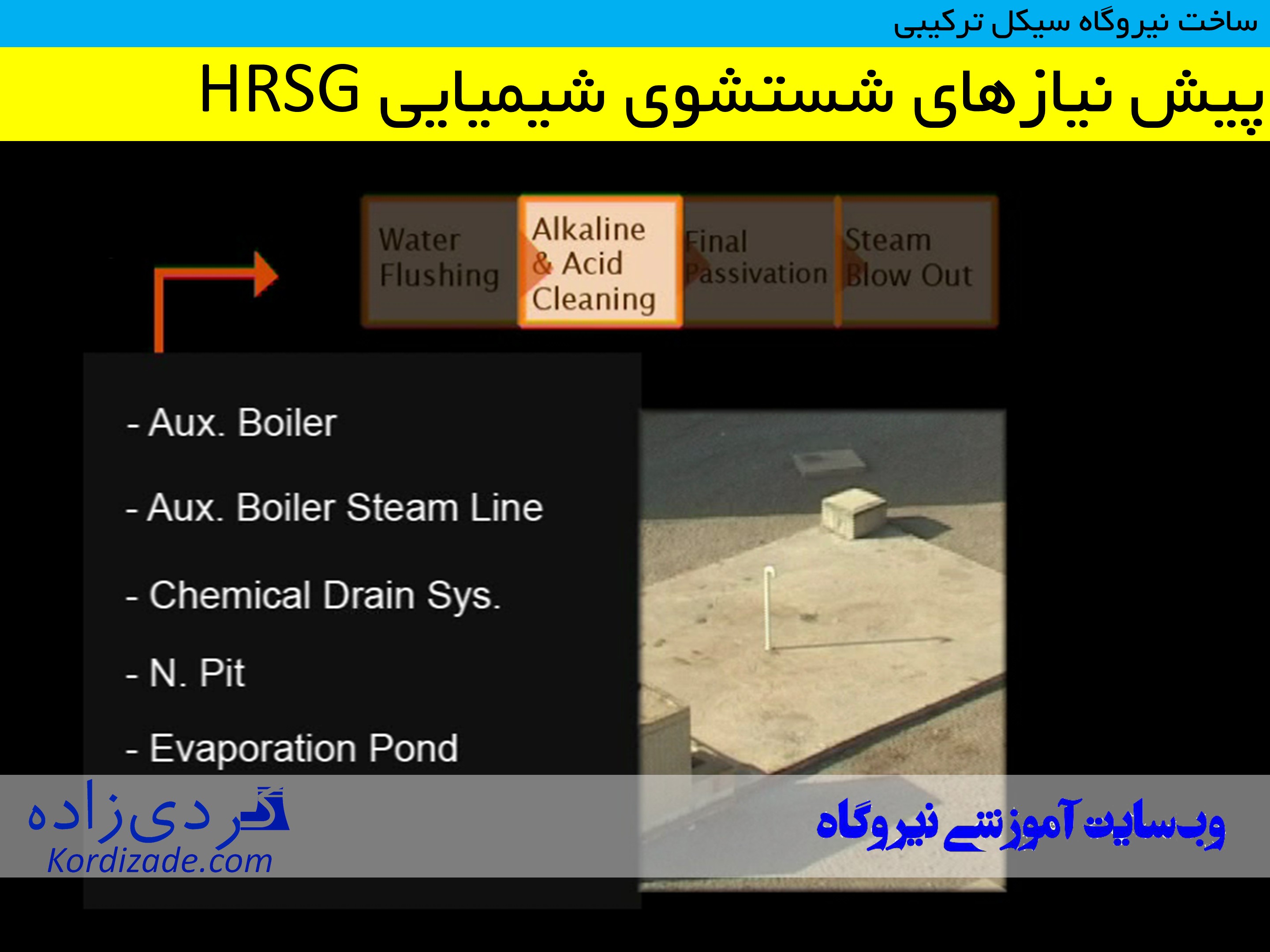

از جمله پیش نیازهای شستشوی شیمیایی بویلر، قابل استفاده بودن سیستم پساب های شیمیایی، مخزن خنثی سازی و استخر تبخیری است.

ساخت نیروگاه سیکل ترکیبی



راه اندازی نیروگاه سیکل ترکیبی : 3- final passivation

با اتمام شستشوی شیمیایی بویلر مقدمات final passivation فراهم می گردد.

قبل از این مرحله باید پمپ های تزریقی بویلر، MCC بویلرها، سیستم تزریق شیمیایی، سیستم دایورتر دمپر و DCS بویلرها آماده باشد.

ساخت نیروگاه سیکل ترکیبی



راه اندازی نیروگاه سیکل ترکیبی : 4- steam blow out

با اتمام Final Passivation مقدمات steam blow out فراهم می شود.

پیش از steam blow out بایستی، سیستم DCS توربین، ترنیگ گیر و برد توربین راه اندازی شده است.

از دیگر پیش نیازهای steam blow out آماده بودن پمپ های اکسترکشن و اتمام عایق کاری خطوط HP و LP بویلر است.

در حدود دو هفته قبل از سنکرون توربین بخار، عملیات steam blow out انجام می شود.

با اتمام steam blow out بویلر نیورگاهی آماده بهره برداری شده و راه اندازی کلی واحد در دستور کار قرار می گیرد.

ساخت نیروگاه سیکل ترکیبی



راه اندازی نیروگاه سیکل ترکیبی : 5-bypass operation

کار ساخت نیروگاه سیکل ترکیبی با انجام bypass operation ادامه می یابد.

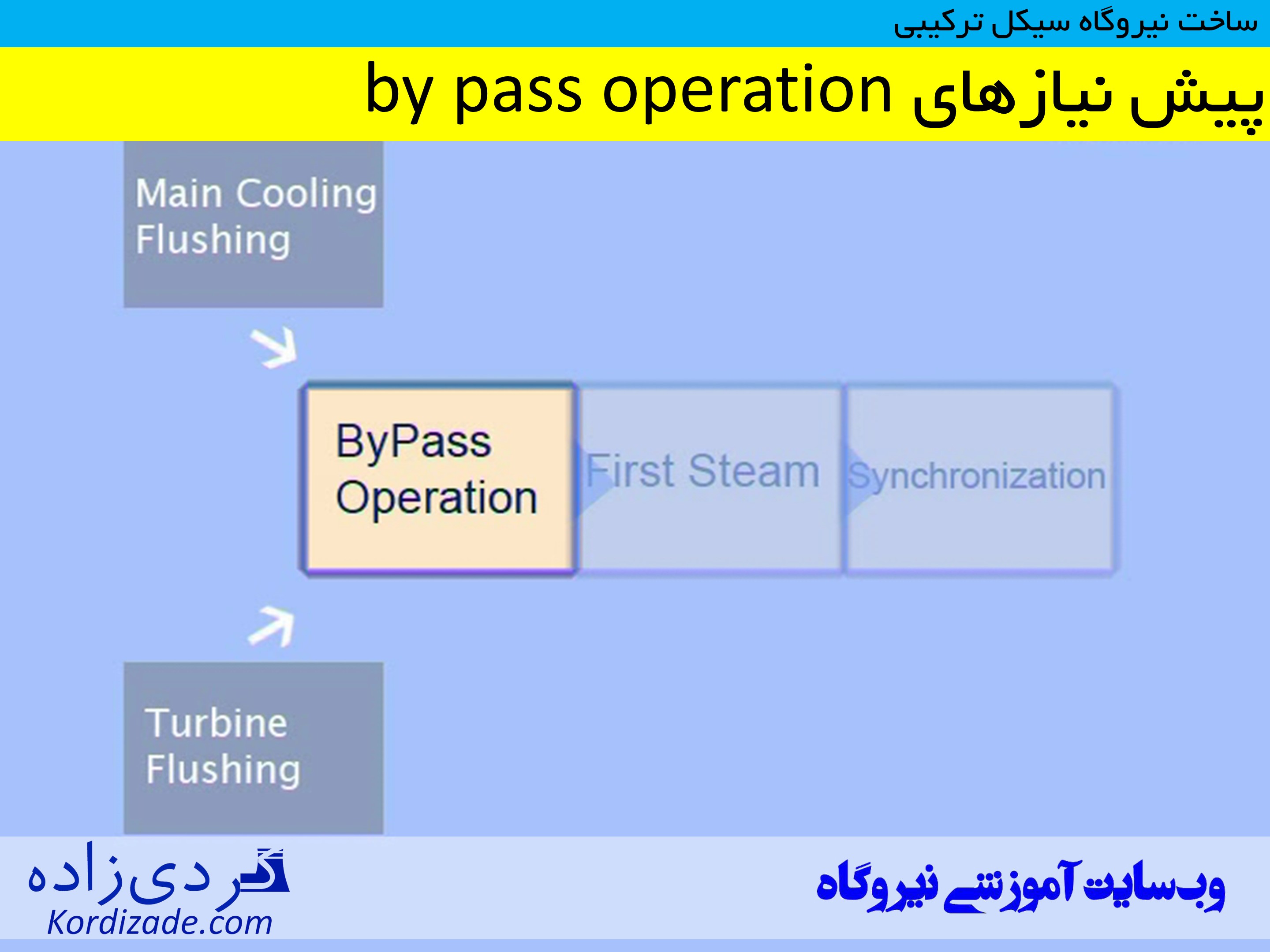

برای انجام bypass operation باید سیستم کولینگ اصلی و کلیه سیستم های مکانیکی مربوط به STG آماده شده باشند.

پنج روز قبل از سنکرون، bypass operation انجام می شود.

پس از انجام تست های مربوطه بخار اول روانه توربین می شود.

اولین واحد در ماه سی و چهارم ساخت نیروگاه سیکل ترکیبی سنکرون می شود.

در صورت وجود واحدهای دیگر در نیروگاه بقیه واحدها به فاصله سه ماه پس از واحد اول سنکرون خواهند شد.

ساخت نیروگاه سیکل ترکیبی





جمع بندی

برای ساخت نیروگاه سیکل ترکیبی که مشتمل بر دو توربین  گازی V94.2 و یک توربین بخار MST-50C بخار است

در حدود 5600 مدرک مهندسی تولید شده است.

همچنین به منظور ساخت نیروگاه سیکل ترکیبی  170000 مترمکعب خاک برداری ، 28000 مترمکعب بتن ریزی ، 1450 تن اسکلت فلزی،

8194 تن نصب تجهیزات، 100000 اینچ قطر لوله کشی و 204 کیلومتر کابل کشی انجام شده است.

در پروژه ساخت نیروگاه سیکل ترکیبی از تلاش نزدیک به سه میلیون و سیصدهزار نفر ساعت نیروی انسانی بهره گرفته شده است.
