زاویه فاز در ارتعاشات ماشین چیست؟

زاویه فاز در ارتعاشات

در این مقاله قصد دارم مطالبی بسیار سودمند و کاربردی در مورد زاویه فاز در ارتعاشات و  سیگنال ارتعاشی را با شما همراهان همیشگی وبسایت آموزش نیروگاه به اشتراک بگذارم.

  • مفهوم زاویه فاز در ارتعاشات چیست؟
  • زاویه فاز در ارتعاشات ماشین چگونه اندازه گیری میشود؟
  • پنج نکته بسیار مهم در اندازه گیری زاویه فاز در ارتعاشات ماشین دوار

از آنجایی که سیگنال های ارتعاشی معمولا ترکیبی از سیگنال های هارمونیک هستند، من سیگنال هارمونیک ساده را برای شما انتخاب کردم.

زاویه فاز در ارتعاشات

زاویه فاز1

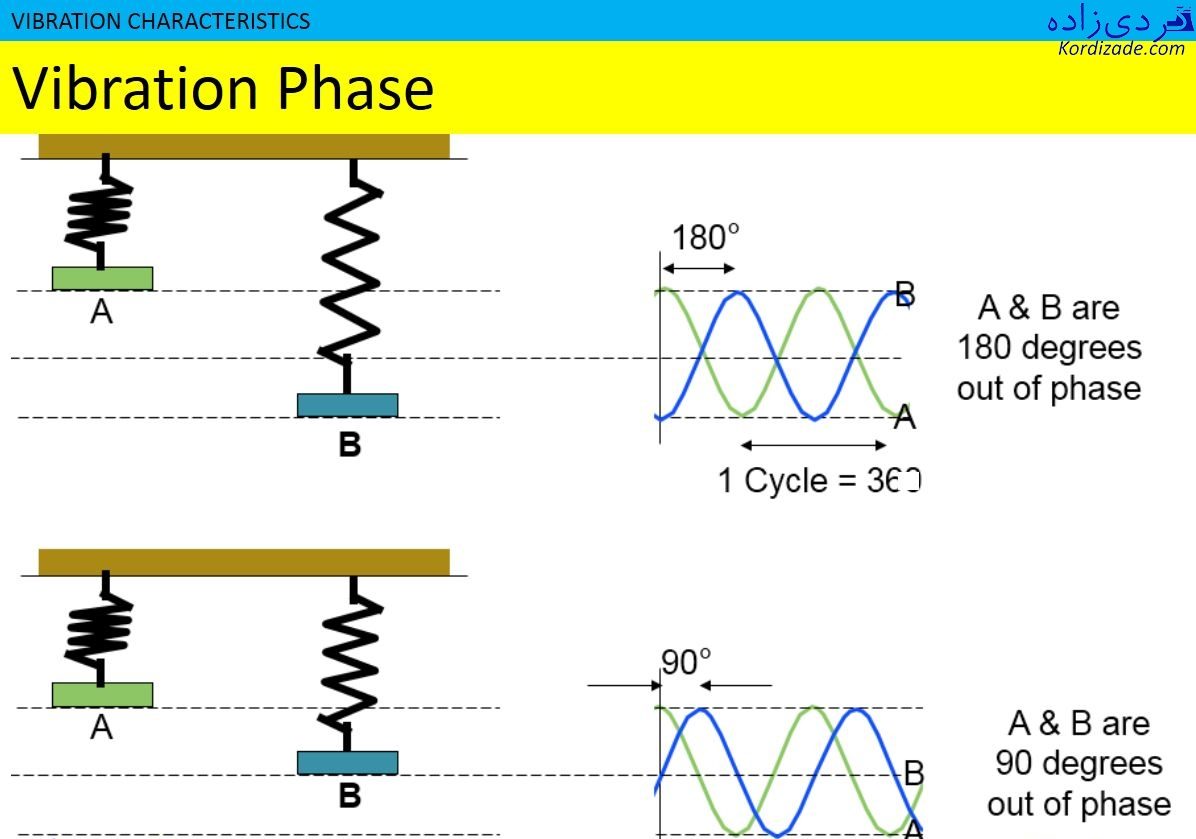

مفهوم زاویه فاز در ارتعاشات چیست؟

برای تعریف زاویه فاز به این تصویر نگاه کنید.

سیگنال آبی با سیگنال سبز 180 درجه اختلاف فاز دارد.

در واقع به کمک زاویه فاز میتوانید شکل ارتعاش را حدس بزنید.

تحلیل ODS یا Operating Deflection Shape به خوبی تغییر شکل نقاط مختلف یک ماشین را نشان میدهد.

زاویه فاز در ارتعاشات

زاویه فاز2

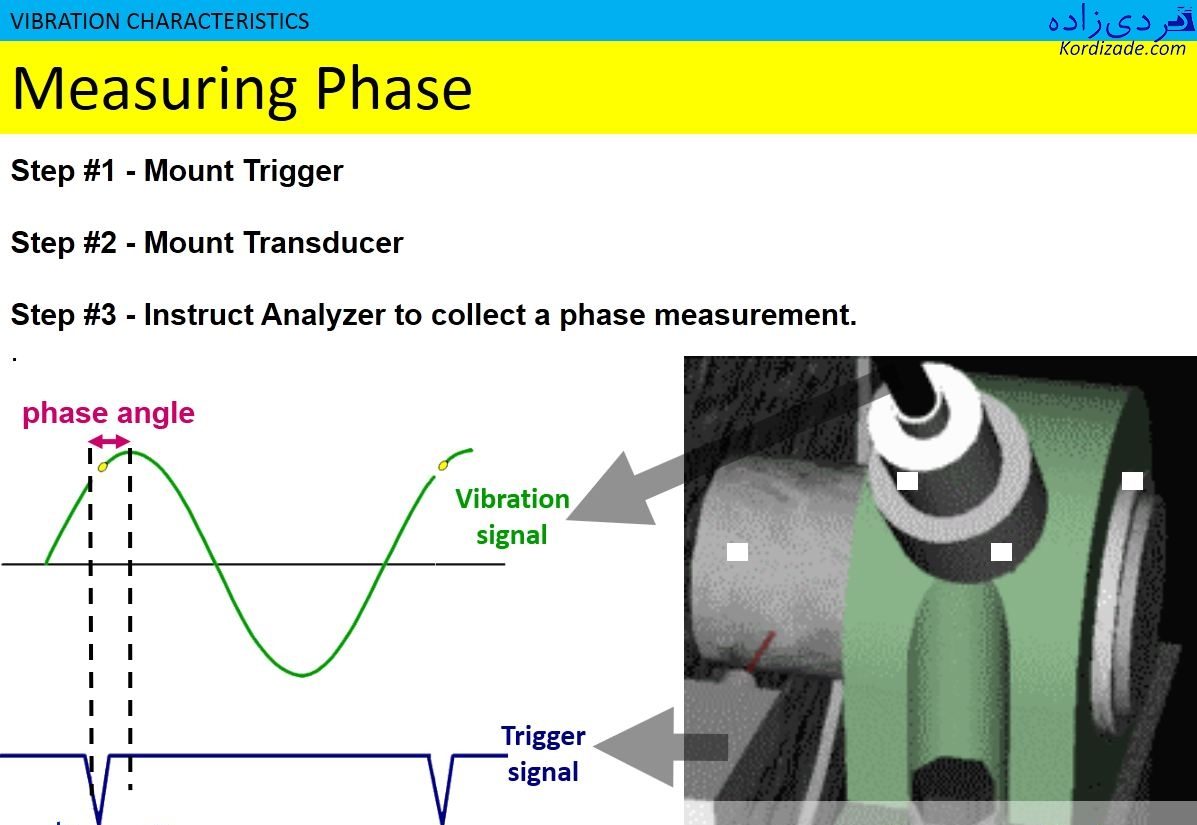

زاویه فاز در ارتعاشات چگونه اندازه گیری میشود؟

اندازه گیری زاویه فاز به دو روش انجام می شود:

روش اول به کمک دستگاه آنالایزر ارتعاشات دوکاناله.

روش دوم استفاده دورسنج و با استفاده از لیزربین یا چراغ استربسکوپ.

در هر دو روش، یک شتاب سنج وجود دارد که از ماشین ما یک سیگنال مرکب را برداشت میکند.

یک تریگر وجود دارد که دور 1X یا دور ماشین را برداشت میکنید.

از سیگنال مرکب به کمک تریگر سیگنال 1X را استخراج کرده و آن را با خروجی یک از تریگر مقایسه مینماییم. اختلاف این دو سیگنال از یکدیگر را زاویه فاز میگویند.



در این ویدیو اندازه گیری زاویه فاز به کمک تریگر و سنسور شتاب سنج به طور مفصل و کامل توضیح داده شده است.



اندازه گیری زاویه فاز

زاویه فاز3



برای دانلود فیلم آموزشی “دستگاه آنالایزر ارتعاشات چه ویژگی هایی دارد؟” که توسط سعید کردی زاده ضبط شده است کافیست به لینک زیر مراجعه نمایید:

“دستگاه آنالایزر ارتعاشات چه ویژگی هایی دارد؟”

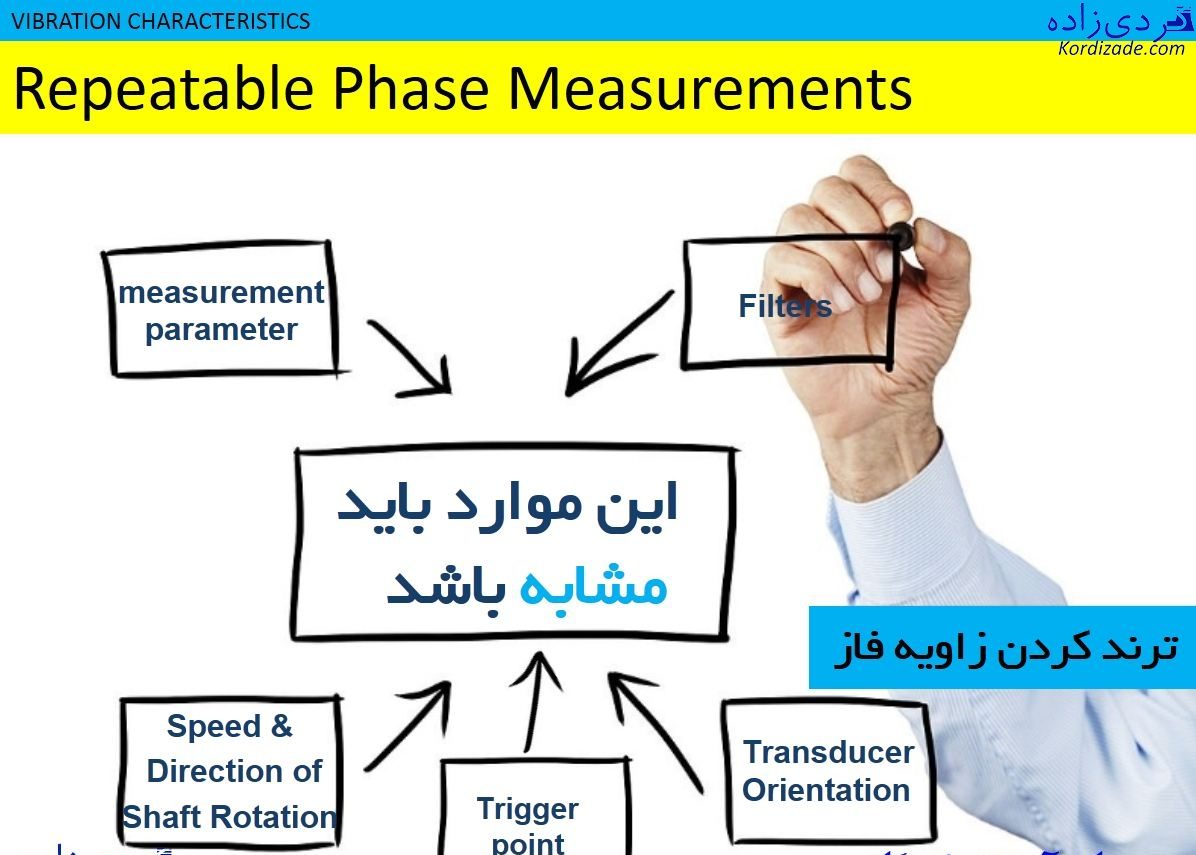

پنج نکته بسیار مهم در اندازه گیری زاویه فاز در ارتعاشات ماشین دوار

در اندازه گیری و ترند کردن زاویه فاز بایستی این پنج نکته را رعایت کنید:

  • اول اینکه محل برچسب باید ثابت باشد
  • دوم مورد واحد دستگاه آنالایزر است. در تمامی اندازه گیری های زاویه فاز شما باید با سرعت کار کنید یا با شتاب
  • سومین نکته الکترونیک و فیلترهای دستگاه می باشد.
  • نکته چهارم این است که پراب بایستی در جهت های یکسان (Same Orientation) نصب شود.
  • نکته پنجم این است که سرعت دستگاه در روزهای مختلف اندازه گیری بایستی یکسان باشد.
اندازه گیری زاویه فاز در ارتعاشات

زاویه فاز







phase angle of vibration signal

In The Name of GOD

Hello my friends. I,Saeid Kordizade.

A senior mechanical engineer. In this article, I intend to tell you about the phase angle of vibration signal. Since, the vibration signals are a combination of harmonic signals, I have chosen the simple harmonic signal or x sin (wt+ φ) .

زاویه فاز در ارتعاشات

زاویه فاز

The concept of phase angle

In order to define “φ” or phase angle, look at the picture. The blue signal has 180 degrees, phase difference with green signal. In fact, we can guess the vibration form by the phase angle. Analyzing the operating deflection shape or ODS shows changing the different parts in a machine.

زاویه فاز در ارتعاشات

زاویه فاز

Measuring the phase angle

Measuring the phase angle is done as following:

By a two channeled vibration analyzer, or by a Tachometer and by the Laser detector or stroboscope.

There is a accelerometer in both methods which withdraws a composed signal from our machine.

And, there is a trigger which withdraws the velocity 1 X or the shaft speed (RPM). The signal 1 X is withdrawn from the composed signal by a trigger and we compare it to the output of trigger. The difference between them is called the phase angle.

نحوه اندازه گیری زاویه فاز در ارتعاشات

زاویه فاز

the size of phase angle

These five factors must be considered for the size of phase angle:

  • The ticket place must be stable.
  • The unit in the machine is the analyzer.
  • The third is electronic and the filters in the machine.
  • The probe must be installed in the same orientations.
  • The different parts of machine are cheeked for the phase angle. It must be equal in a speed.

Thanks your accompaning.
