Alarm و Trip ویبره توربین گاز V94.2 چطور تعیین میشود؟

در این مقاله قصد دارم حد Alarm و Trip ویبره مطلق (Absolute vibration) توربین گازی (MGT 70(V94.2 را تعیین نمایم؛

پیشنهاد میکنم قبل از خواندن مقاله فیلم رایگان زیر را مشاهده نمایید.

اظهار نظر استاندار ISO 10816 درباره ویبره توربین گازی V94.2

چون می‌خواهم حد ویبره مطلق را محاسبه کنم؛ بنابراین باید از استاندارد ISO 10816 که قسمت‌های غیر دوار را بررسی می‌کند، کمک بگیرم.

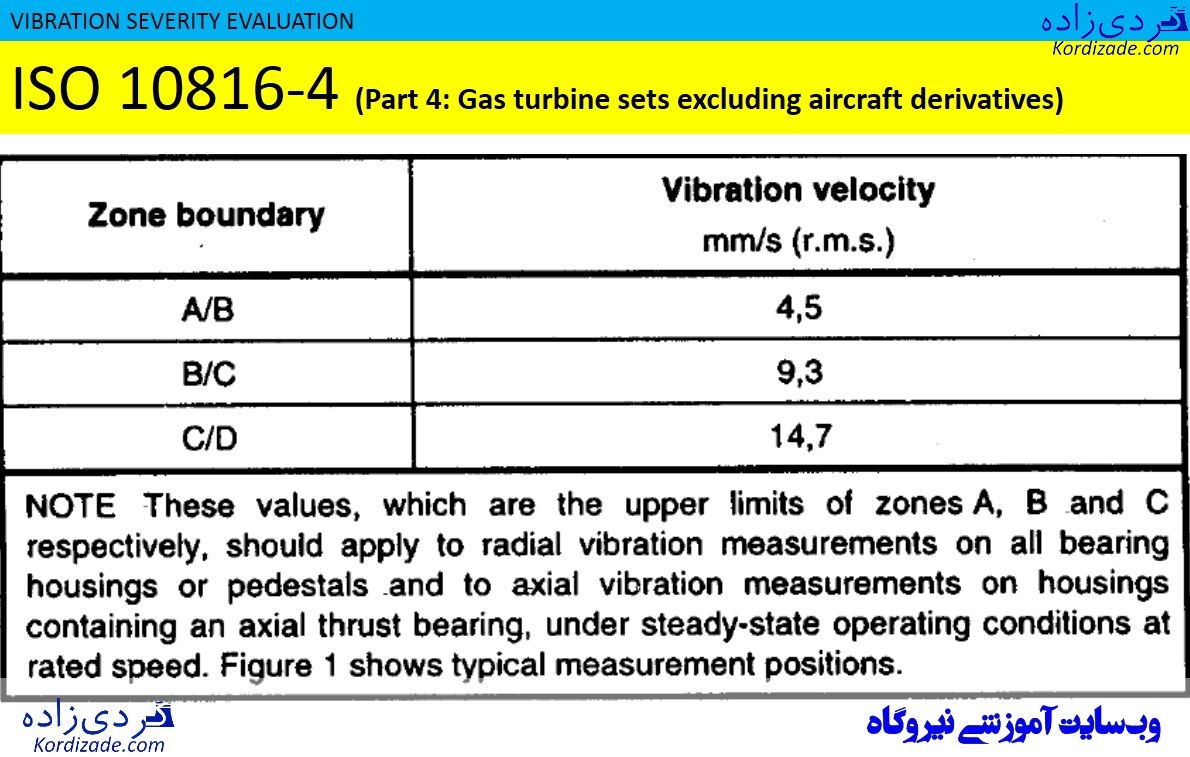

همان‌طور که پیشتر در مقاله “حد Alarm و Trip ویبره ماشین ها چقدر است؟” توضیح داده شد و مطابق جدول زیر،

استاندارد ISO 10816 در چهار سطح درمورد تعیین حد Alarm و Trip ویبره توربین گازی (Gas Turbine)، اظهارنظر کرده است.

همان‌طور که مشاهده می‌کنید، استاندارد ISO 10816-4 ،

حد Alarm توربین گازی را در مرز بین Zone B و Zone C و مقدار mm/s (r.m.s) 3.9 معرفی نموده

و حد Trip توربین گازی را در مرز بین Zone C و Zone D یعنی عدد mm/s (r.m.s) 14.7 قرار داده است.

حدس می‌زنم تا به اینجا، این سؤال کلیدی ذهن شما را مشغول کرده باشد:

شرکت مپنا به‌عنوان سازنده توربین گازی (MGT 70(V94.2،

چه مقادیری را برای حد Alarm و Trip این توربین تعیین کرده است؟

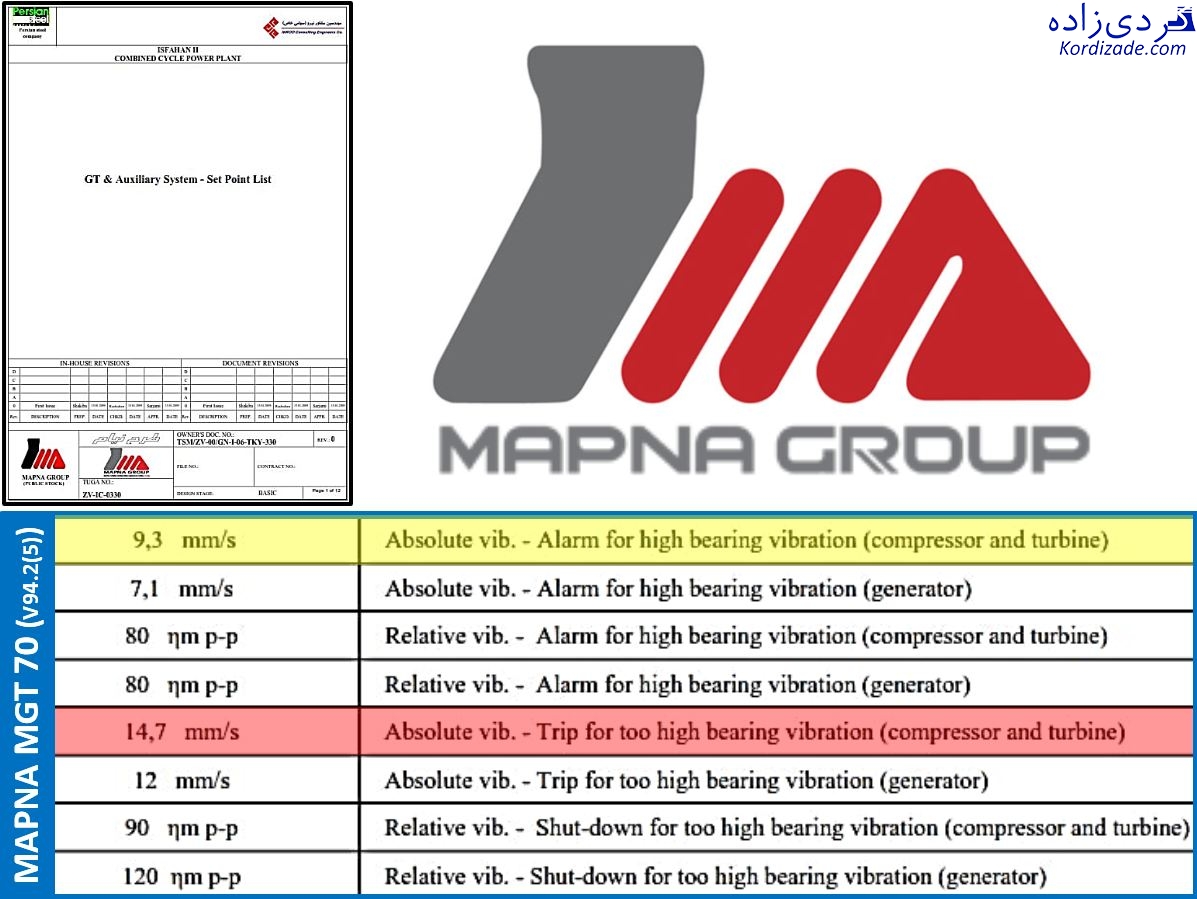

همان‌طور که در شکل زیر مشاهده می‌کنید،

شرکت مپنا در مدرک Set Point List حد Alarm و Trip ویبره را اعلام نموده است.

در قسمت پایینی شکل مشاهده می‌فرمایید که این اعداد دقیقا مطابق با همان اعداد استاندارد هستند.
