در این ویدئو قصد دارم درخصوص بررسی اربیت شفت Shaft Orbit در آنالیز ارتعاشات ماشین، مطالب فوق العاده مهمی را با شما به اشتراک بگذارم.
در فیلم آموزشی “اربیت شفت Shaft Orbit” به این سوالات پاسخ داده خواهد شد:
- اربیت شفت Shaft Orbit چگونه تولید میشود؟
- انواع اربیت شفت Shaft Orbit چیست؟
- اربیت شفت Shaft Orbit در آنالیز ارتعاشات ماشین و عیب یابی از ماشین چه کاربردی دارد؟
برای دانلود ویدئو اینجا کلیک کنید
اربیت شفت Shaft Orbit چگونه تولید میشود؟
نمودار اربیت شفت[Shaft Orbit] از سال 1930 ابداع شد و بیشتر در تحلیل ارتعاشات یاتاقان ژورنال کاربرد دارد. اربیت شفت داده های موج زمانی از دو سنسورهای ادیکارنت پراکسیمیتی پراب عمود بر هم و در یک صفحه را ترکیب و یک نمودار منفرد ایجاد میکند و تجسم حرکت دینامیکی دو بعدی مرکز شفت را ایجاد می کند.

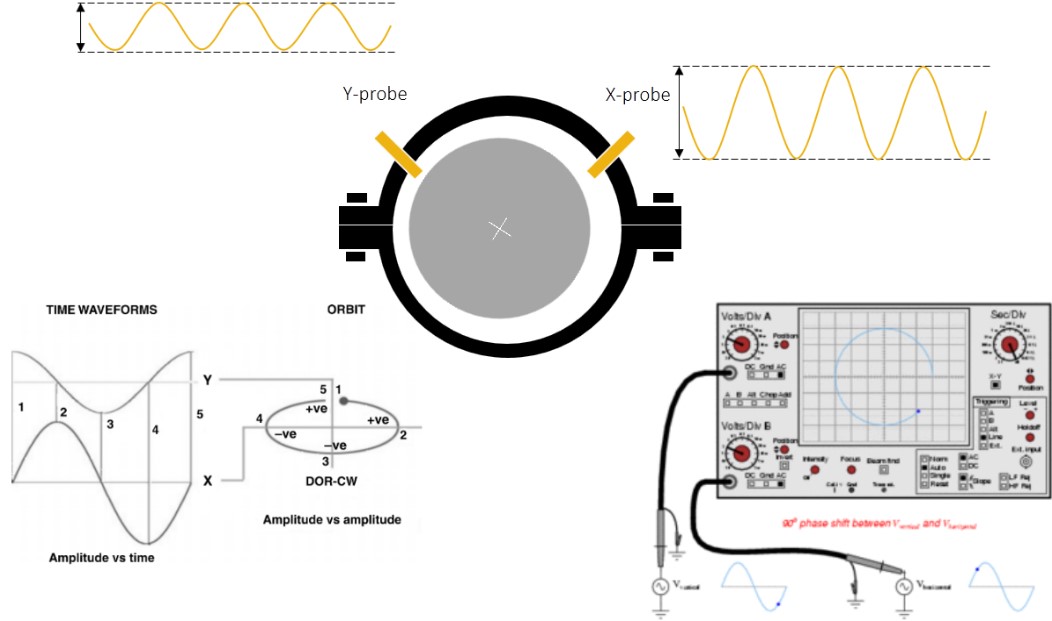

همان گونه که در شکل زیر میبینید، خروجی سیگنال AC از سنسورهای ادیکارنت پراکسیمیتی پراب، وارد درگاههای X و Y اسیلوسکوپ[Oscilloscope] میشود. اسیلوسکوپ با استفاده از نمودارهای X بر حسب زمان t وY بر حسب t، نمودار X بر حسب Y را تولید میکند. در پایان، اسیلوسکوپ مقدار جابهجایی واقعی شفت را بزرگنمایی میکند و اربیت خام[Unfiltered Orbit] یا اربیت مستقیم[Direct orbit] تولید میشود.
شایان ذکر است، سنسورهای ادیکارنت پراکسیمیتی پراب معمولاً به صورت محکم روی بدنه ماشین و نزدیک به یاتاقان نصب می شوند. بنابراین نمودار اربیت معمولاً بیانگر مسیر مرکز شفت نسبت به کلیرنس یاتاقان ماشین است. همچنین اربیتها میتوانند با استفاده از داده های ارتعاشی بدنه نیز ساخته شوند اما کاربرد آن محدود است.
با سنسورهای Eddy Current Proximity Probe بیشتر آشنا شوید.
انواع اربیت شفت Shaft Orbit
اربیت خام وضعیت کلی ماشین را شرح میدهد؛ اما در عیبیابی ماشین از اربیت اُردر اول که به اربیت فیلترشده [Filtered Orbit] معروف است، استفاده میشود. در این حالت، خروجی فازنما وارد ماشه ورودی اسیلوسکوپ میشود و برای سرعت X1 که همان دور شفت است، حالت تقویتی ایجاد میکند.
بعضی از دستگاههای آنالایزر ارتعاشات به نرمافزارهایی مجهز هستند که حرکت مرکز شفت [Shaft centerline] را از زمان راهاندازی تا رسیدن ماشین به دور نامی، ترسیم میکنند. به کمک این نرمافزارها میتوان بیشترین جابهجایی مرکز شفت را اندازهگیری کرد.
اربیت شفت Shaft Orbit در آنالیز ارتعاشات ماشین و عیب یابی از ماشین چه کاربردی دارد؟
یک ماشین متقارن سالم ، یک اربیت دایره ای دارد اما از آنجا که سفتی ماشین در دو جهت عمودی و افقی برابر نیست لذا اربیت بیضی میشود. عیوب مختلف، نیروهای مختلف در جهت های متفاوتی به شفت اعمال میکنند و بنابراین شکلهای گوناگونی از اربیت را تولید میکنند. برای مثال، منحنی اربیت شفتی که از عیب ناهم محوری رنج میبرد، به صورت موز یا عدد هشت انگلیسی است. همچنین در پدیده شلاق روغن [Oil Whip] در یاتاقانهای ژورنال، اربیت شفت به شکل دو حلقه تودرتو [Double Loop] است و زمانی که ماشین دچار مشکل سایش باشد، شکل اربیت شفت، نامنظم میشود.
مقاله روشهای تمایز دادن عیب آنبالسی و ناهممحوری را مشاهده کنید.
Shaft orbit
In The Name of God
Hello my friends. I‘m Saeid Kordizade.
A senior mechanical engineer.
In this article, I intend to tell you about the shaft orbit. One of the tools which help us to find faults of vibrations, is shaft orbit.
The DC signal output from the eddy current proximity probe sensors enters the doorways X and Y oscilloscope and enlarges the rate oscilloscope of shaft real displacement.
unfiltered & filtered orbit
The unfiltered orbit doesn‘t need to keyphasor sensor and generally tells us the machine condition.
But, 1st order orbit which is called the filtered orbit needs to keyphasor sensor and helps us find the faults.
what does it mean to watch the shaft orbit?
Shaft orbit shows the rate of “S” max or maximum displacement in the shaft center.
In other words, the different deficiencies have different orbit forms.
For example, the unbalance shaft orbit is as circle or ellipse,
but the shaft orbit of misalignment is as a banana or number 8.
The oil whip has a shaft orbit as double loop,
and when there is rubbing in the machine, the shaft orbit form is irregular. Thanks you follow the article.
