برنر توربین گازی V94.2 و سوخت گاز

من سعید کردی زاده هستم کارشناس ارشد مکانیک و خیلی خوشحالم بعد از چندین سال کار حرفه‌ای در صنایع نیروگاهی، دارم  این فیلم آموزشی با موضوع مشعل یا برنر توربین گازی V94.2 را با شما به اشتراک میگذارم.

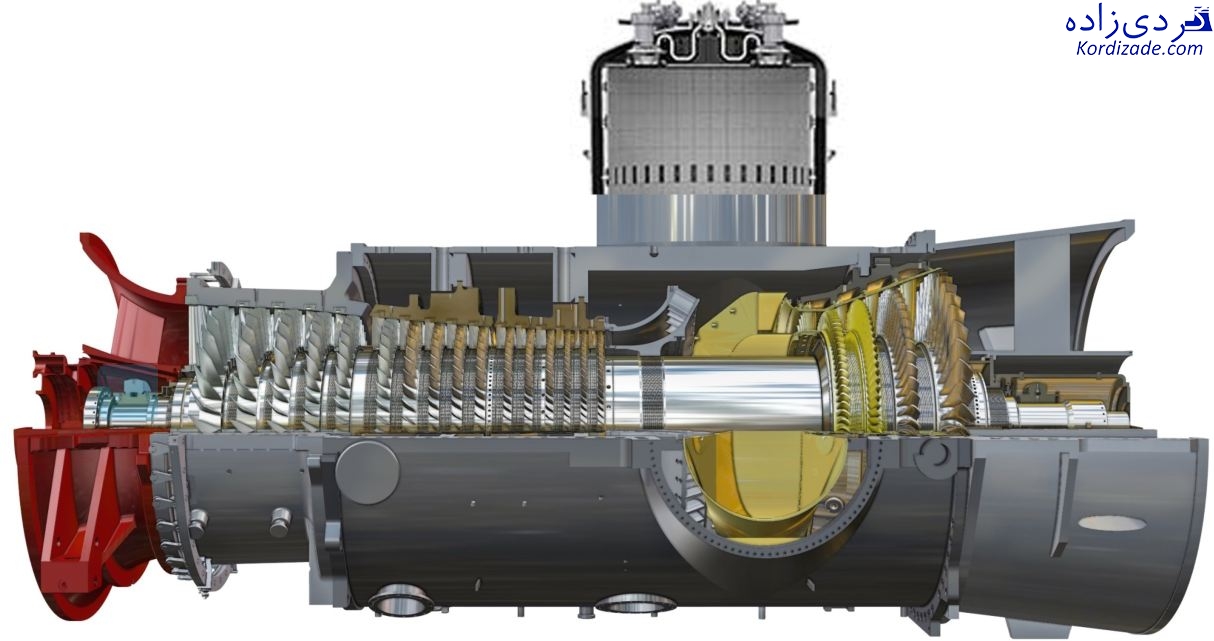

توربین گاز V94.2

در این فیلم آموزشی قصد دارم مسیر سوخت گاز را برای شما توضیح بدهم.

[aparat id=”mGC9f”]

برای دانلود این فیلم آموزشی (36مگابایت) اینجا کلیک نمائید





فیلتراسیون گاز

گاز ورودی به توربین پس از گذشتن از چند فیلتر، با فیلتریشن گرید Filtration grad 3 micron و فشار 20 bar وارد مجموعه توربین گازی میشود.

برنر توربین گازی V94.2





دو مسیر برای گاز درنظر گرفته شده و دو نوع شعله را برای ما ایجاد میکند.

برنر توربین گازی V94.2



 برنر توربین گازی V94.2 و شعله دِفیوژن (Diffusion)

سوخت گاز از طریق این خط لوله و به کمک این هشت مقسم، سوخت گاز وارد از این ناحیه وارد شده،

و از انیولار اسپِیس (Annular Space) یا فضای حلقوی، به Axial Swiler هدایت میشود.

به کمک این Axial Swilerها سوخت گاز به چرخش در می آید.

احتراق اولیه گاز به وسیله مسیر جرقه­ زنی یا اینگنِیشن (Ignition) انجام میشود.

برنر توربین گازی V94.2







در ادامه هوای اصلی از پشت این دایاگنال سویلر (Diagonal Swiler) به شعله تشکیل شده در خروجی Axial Swilerها اضافه میشود.

و در نهایت شعله دِفیوژن بوجود می آید.

شعله دِفیوژن (Diffusion)زرد رنگ، پایدار است اما ناکس Nox زیادی تولید میکند.

به همین دلیل برای کاهش مقدار ناکس، از شعله پیریمکس (Premix) استفاده میکنیم.

برنر توربین گازی V94.2





برنر توربین گازی V94.2 و شعله پیریمکس (Premix)

در مسیر پیریمکس، سوخت گاز  به مقسمی که اصطلاحا اسپایدر (Spider) نامیده میشود، وارد شده و  از پایین آن یعنی پاهای اسپایدر خارج میشود.

در ادامه گاز خروجی از هر یک از این هشت مقسم، به مقسم جدید دیگری به نام دایاگنال سُویلر (Diagonal Swiler) یا چرخش دهنده­ های مورب، واردمیشود.

برنر توربین گازی V94.2





گاز خروجی از طریق سوراخ های Diagonal Swilerها خارج شده و با هوا خروجی از کمپرسور مخلوط گردیده

و شعله آبی رنگی به نام شعله پیریمکس (Premix) را ایجاد مینماید.

پایداری شعله پیریمکس (Premix) در مقایسه با شعله دِفیوژن (Diffusion) کمتر است.

از طرفی شعله پیریمکس (Premix) ناکس Nox کمتری نسبت به شعله دِفیوژن (Diffusion) تولید میکند.

برنر توربین گازی V94.2



مقاله برنر توربین V94.2 با سوخت گازوییل چگونه کار میکند؟ را از دست ندهید.

 برنر توربین گازی V94.2 و شعله پایلوت (Pilot)

جهت بهبود پایداری شعله پیریمکس (Premix)، یک مسیر پایلوت (Pilot) را برای ایجاد چهار شعله پایلوت در هر یک از برنرها، اختصاص داد شده است.

مسیرهای ورود سوخت و محل تشکیل شعله پایلوت در این تصویر نشان داده شده است.

برنر توربین گازی V94.2

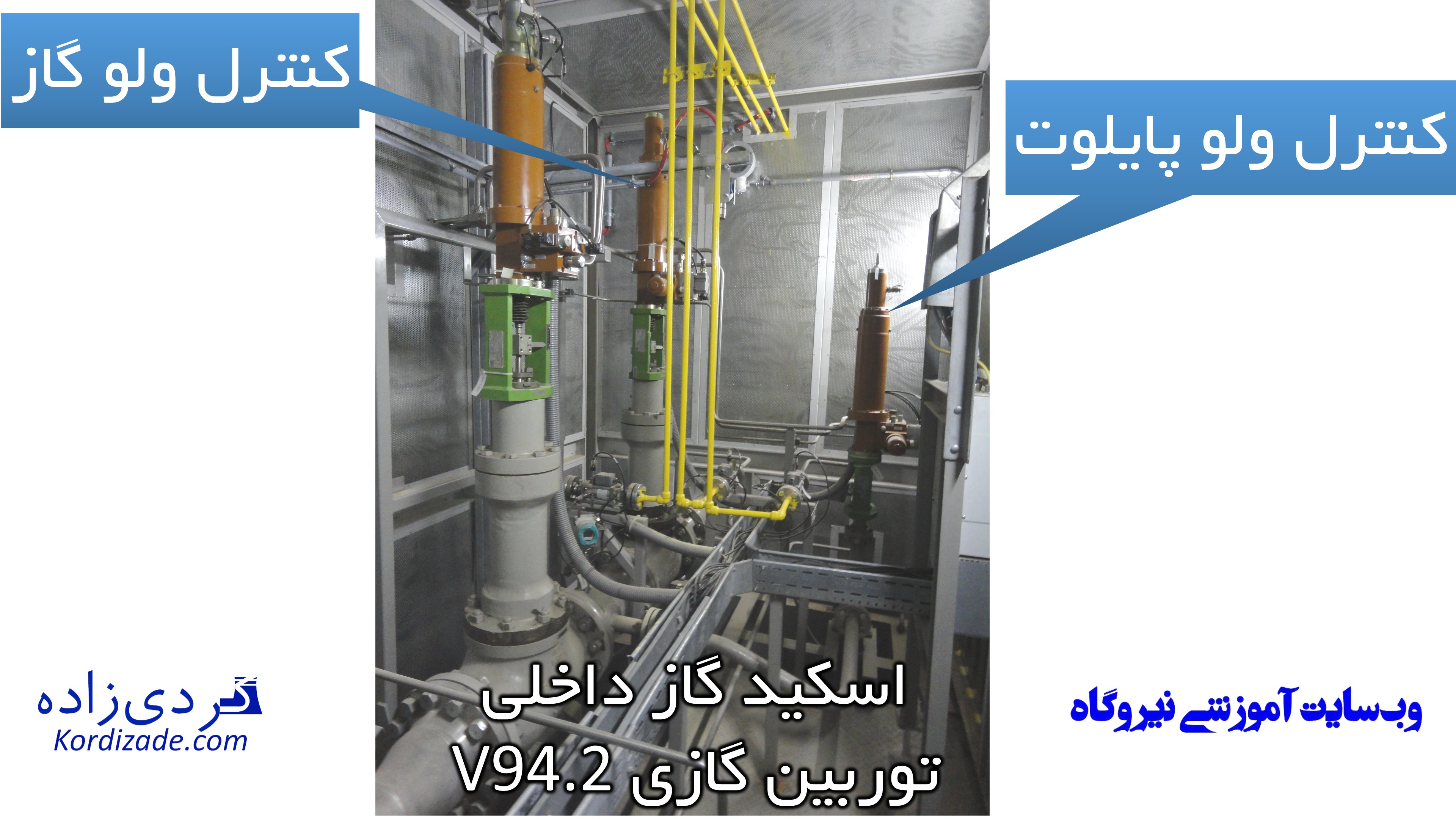

برای کنترل میزان فلوی گاز، دو عدد کنترل ولو (Control Valve) در بالا دست جریان ورودی به مسیر شعله های Pilot و Diffusion و Premix نصب شده است.
